資料下載：13系列.pdf

        13系列磁懸浮位移傳感器是嚴格按照行走機械行業要求而設計，其緊密的外形是可以完全以液壓油缸融為一體，傳感器的防護等級為IP68，如液壓油缸跟專用插座一并使用防護等級是可以打字IP69k的水平，震蕩和沖擊指標也是高等級的25g/10-2000hz和100g（單一沖擊）。

       在產品的性能上，是采用非接觸式磁懸浮測量技術，此技術能提供高精準，高可靠性能，穩定性高，直接和絕對值的位移輸出非接觸式設計不當，安裝方便，而且能消除所有工作磨損而帶來的誤差，無需重新標定和無需定期維護 。

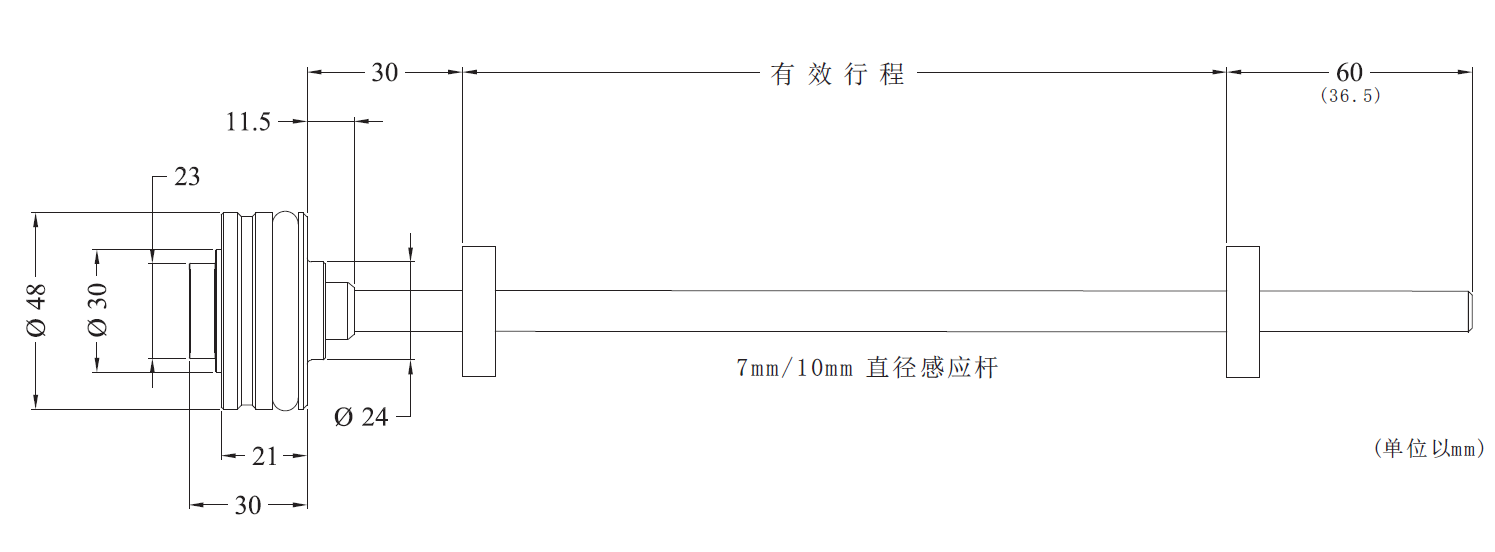

外殼尺寸：

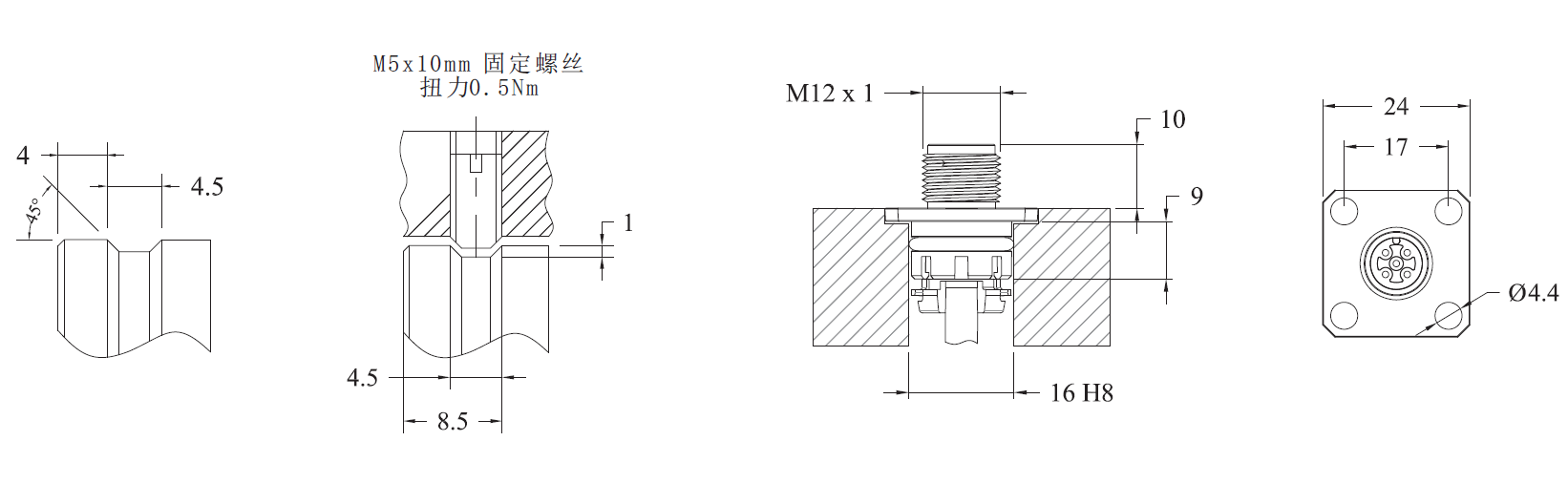

安裝細節：

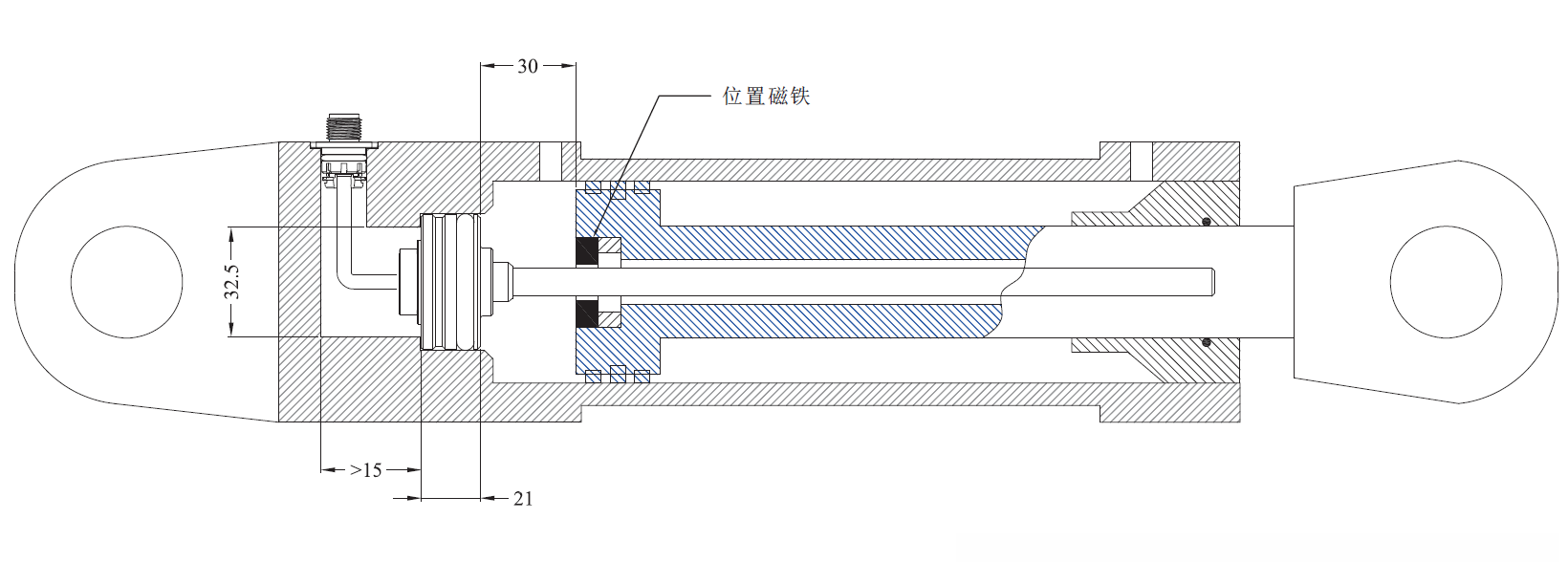

安裝注意：

1)用非鐵卡簧固定磁鐵

2 )傳感器感應桿( 10mm)的最小鉆孔應為13.5mm

3)傳感器感應桿的末端與桿的底部之間至少應留有不少于3mm間隙。
