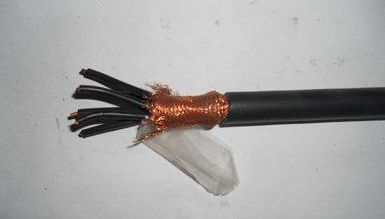

低煙無鹵屏蔽電纜WDZA-KYJYP
適用范圍
低煙無鹵屏蔽電纜WDZA-KYJYP適用于交流額定電壓450/750V及以下控制、監控回路及保護線路等場合，特別適用于核電站、地鐵、劇院等放心系數要求高的重要場所。
產品型號M稱及規格
1、型號M稱
|
型 號 |
M 稱 |
|
WDZA-KYJY |
銅芯交聯聚乙烯J緣聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜 |
|
WDZA-KYJYP |
銅芯交聯聚乙烯J緣銅絲編織屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜 |
|
WDZA-KYJYP2 |
銅芯交聯聚乙烯J緣銅帶屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜 |
|
WDZA-KYJYP3 |
銅芯交聯聚乙烯J緣銅塑復合帶屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜 |
|
WDZA-KYJYP23 |
銅芯交聯聚乙烯J緣鋼帶鎧裝無鹵低煙A（B、C）類阻燃控制電纜 |
2）型號規格
|
型號 |
額定 電壓 |
標稱截面mm |
||||||
|
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
||
|
芯數 |
||||||||
|
WDZA-KYJY WDZB-KYJY WDZC-KYJY |
0.6/1 |
2~61 |
2~14 |
2~10 |
||||
|
WDZA-KYJYP2 WDZB-KYJYP2 WDZC-KYJYP2 |
4~14 |
4~10 |
||||||
|
WDZA-KYJY23 WDZB-KYJY23 WDZC-KYJY23 WDZA-KYJYP2/23 WDZB-KYJYP2/23 WDZC-KYJYP2/23 WDZA-KYJYP3/23 WDZB-KYJYP3/23 WDZC-KYJYP3/23 |
6~61 |
4~14 |
4~10 |
|||||
低煙無鹵屏蔽電纜WDZA-KYJYP技術參數
● 導體直流電阻見表3
|
標稱截面mm2 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
|
20℃時導體直流電阻 ≤ Ω/Km |
24.5 |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
● J緣電阻
·90℃時J緣體積電阻率ρ≥1×1012Ω·cm；
·90℃時J緣電阻常數Ki≥3.67MΩ·km；
● 電纜經受3.5kV交流電壓試驗，5min不發生擊穿；
● 按IEC754標準試驗，PH值≥4.3；
● 按IEC1034標準試驗，透光率≥60%；
● 電纜通過GB/T12666.5規定的阻燃試驗。
低煙無鹵屏蔽電纜WDZA-KYJYP 產品特點
該產品克服了傳統阻燃控纜的缺點，大的便利了救火和人員疏散工作，避免了鹵酸氣體對儀器和設備的腐蝕成為傳統阻燃控制電纜的換代型產品，它主要有以下五個特點：
● 電纜燃燒時鹵化氫氣體釋放量低；
●電纜燃燒時發煙量少，透光率高；
● 電纜J緣線芯長期工作溫度可達90℃，延長了電纜使用壽命；
● J緣線芯采用數字編碼，便于安裝、調試、維修；
● 采用筒式放線，可銷售長達3Km以上的整根電纜。
結構參數
結構參數參照普通控制電纜。
低煙無鹵屏蔽電纜WDZA-KYJYP使用條件
● 額定電壓U0/U為450/750V；
● 電纜導體的長期允許工作溫度為90℃；
● 電纜的敷設溫度應不低于0℃，推薦的允許彎曲半徑
無鎧裝層的電纜，應不小于電纜外徑的6倍；
有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；
有屏蔽結構的軟電纜，應不小于電纜外徑的6倍。
交貨長度
● 交貨電纜單根長度不小于100m，允許長度不小于20m的短段電纜交貨，其數量不超過交貨長度的10%；
● 根據雙方協議，允許任何長度的電纜交貨；
● 長度計量誤差不超過±5%。
