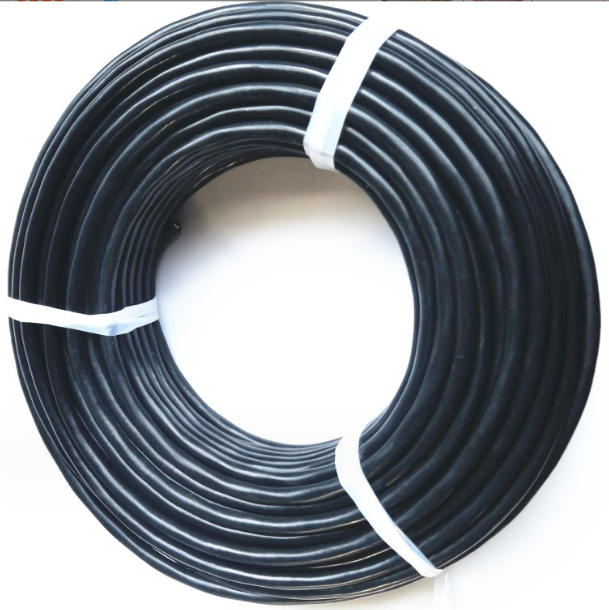

執行標準：耐高溫熱電偶補償導線 TX-FF執行GB/T4989-1994
耐高溫熱電偶補償導線 TX-FF產品特性：
1、額定電壓：無要求
2、工作溫度：-40℃～+105℃/200℃/380℃
3、導 體：實芯或絞合合金絲
4、絕 緣：聚氯乙烯/聚四氟乙烯
5、護 套：聚氯乙烯/聚四氟乙烯/無堿玻璃絲
6、屏 蔽：鍍錫銅絲或鍍鋅鋼絲或鋁塑復合帶
7、顏 色：紅/黃/蘭/白/黑/灰/棕等
耐高溫熱電偶補償導線 TX-FF使用溫度：
普通型 GVV（RP） -20℃～+105℃
耐溫型 FF46-GS(RP) -40℃～+200℃
耐火、耐高溫 HF4B -40℃～+380℃
耐高溫熱電偶補償導線 TX-FF用途：
補償導線、補償電纜與熱電偶配套，用于儀表、電力、冶金、石油、化工、輕紡等廠礦及科研部門中的溫度測量和控制系統。該補嘗線纜敷設方便簡單，具有防潮耐火、耐酸堿、耐高溫、耐老化等特點，屏蔽可以防止外界干擾。
熱電偶補償導線它是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。分為延長型和補償型兩種。
熱電偶合金性能參數表
|
名 稱 |
分度號 |
等級 |
使用溫度范圍（℃） |
允許偏差 |
執行標準 |
|
|
長期 |
短期 |
|||||
|
鎳鉻－鎳硅 |
K |
Ⅰ |
-40～1100 |
-40～1300 |
±1.5℃或0.4％t |
GB/T2614-1998 |
|
Ⅱ |
±2.5℃或0.75％t |
|||||
|
鎳鉻－銅鎳 |
E |
Ⅰ |
-40～800 |
-40～900 |
±1.5℃或0.4％t |
GB/T4993-1998 |
|
Ⅱ |
±2.5℃或0.75％t |
|||||
|
鐵－康銅 |
J |
Ⅰ |
-40～600 |
-40～800 |
±1.5℃或0.4％t |
GB/T4994-1998 |
|
Ⅱ |
±2.5℃或0.75％t |
|||||
|
銅－銅鎳 |
T |
Ⅰ |
-200～300 |
-200～400 |
±0.5℃或0.4％t |
GB/T2903-1998 |
|
Ⅱ |
±1℃或0.75％t |
|||||
主要技術數據：
1、補償線纜按產品品種劃分為:SC BC KC KX JX TX EA,其中字母“X”表示延長型補償導線，字母“C”表示補償型線纜，它們的區別是延長型線纜其合金絲的名義化學成分及熱電動勢標稱值與配用熱電偶偶絲相同。補償型線纜其合金絲的名義化學成分配用熱電偶偶絲不同，但是其熱電動勢標稱值在0~100℃或0~200℃時與配用熱電偶熱電動勢標稱值相同。熱電勢和電阻值符合下表規定。
2、補償線纜防潮試驗的絕緣電阻在40℃水中24小時后不小于（10米）25MΩ.
3、補償線纜耐熱老化24小時后進行5倍外徑試驗，經電壓試驗1000V/1min不擊穿。
20℃時往復電阻值：
|
補償導線型號 |
線芯標稱截面（mm2） |
||||
|
0.2 |
0.5 |
1.0 |
1.5 |
2.5 |
|
|
SC 或 RC |
0.25 |
0.10 |
0.05 |
0.03 |
0.02 |
