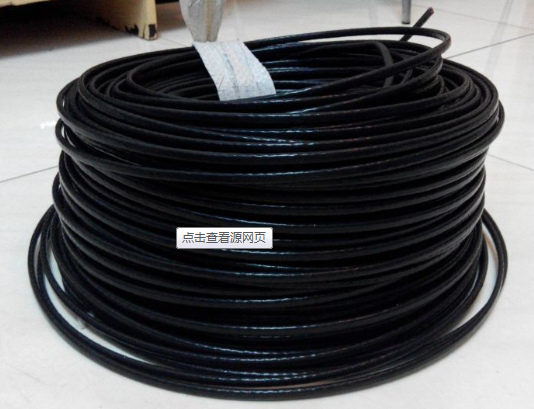

補償導線KXS-VVP KXS-VPVP是在一定溫度范圍內具有與所匹配熱電偶熱電動勢相同標稱值的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。GB/T4989-94(等效采用IEC584-3標準)
補償導線KXS-VVP KXS-VPVP使用特性
1． 導體工作溫度：耐熱級：聚全氟乙丙烯(F46)200℃
可溶性聚四氟乙烯260℃
硅橡膠180℃
普通級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃
低煙無鹵阻燃聚烯烴70℃，交聯型90℃和125℃
2． 低環境溫度： 聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料絕緣和護套：固定敷設-60℃，非固定敷設-20℃
3． 電纜允許彎曲半徑： 非鎧裝電纜***小為外徑的6倍
銅帶或鋼帶鎧裝點纜小為電纜外徑的12倍
氟塑料絕緣和護套***小為電纜外徑的10倍
熱電偶補償導線型號和名稱
|
型號 |
名稱 |
|
KX-VV |
聚氯乙烯絕緣聚氯乙烯護套普通級K分度熱電偶用補償電纜 |
|
KX-VPV |
聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽普通級K分度熱電偶用補償電纜 |
|
KX-VPVP |
聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽及總屏蔽普通級K分度熱電偶用補償電纜 |
|
KX-VVP |
聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽普通級K分度熱電偶用補償電纜 |
|
KXS-VV |
聚氯乙烯絕緣聚氯乙烯護套***級K分度熱電偶用補償電纜 |
|
KXS-VPV |
聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽***級K分度熱電偶用補償電纜 |
|
KXS-VPVP |
聚氯乙烯絕緣聚氯乙烯護套銅絲編織分屏蔽及總屏蔽***級K分度熱電偶用補償電纜 |
|
KXS-VVP |
聚氯乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽***級K分度熱電偶用補償電纜 |
|
IA-KX-VP3V |
聚氯乙烯絕緣鋁塑/復合膜雙層分屏蔽和單層總屏蔽聚氯乙烯護套普通級K分度熱電偶用補償電纜 |
|
KX-VP3V |
聚氯乙烯絕緣鋁/塑復合帶分屏蔽聚氯乙烯護套普通級K分度熱電偶用補償電纜 |
|
KX-VP3VP3 |
聚氯乙烯絕緣鋁/塑復合帶分屏蔽及總屏蔽聚氯乙烯護套普通級K分度熱電偶用補償電纜 |
|
KX-VVP3 |
聚氯乙烯絕緣聚氯乙烯護套鋁/塑復合帶總屏蔽普通級K分度熱電偶用補償電纜 |
|
KXS-VP3V |
聚氯乙烯絕緣鋁/塑復合帶分屏蔽聚氯乙烯護套***級K分度熱電偶用補償電纜 |
|
KXS-VVP3 |
聚氯乙烯絕緣及護套鋁/塑復合帶總屏蔽***級K分度熱電偶用補償電纜 |
|
KXS-VP3VP3 |
聚氯乙烯絕緣鋁/塑復合帶分屏蔽及總屏蔽聚氯乙烯護套***級K分度熱電偶用補償電纜 |
|
A-KXS-VP3V |
聚氯乙烯絕緣鋁/塑復合帶雙層分屏蔽及單層總屏蔽聚氯乙烯護套***級K分度熱電偶用補償電纜 |
注:1、其它型號補償電纜EX、SC、KC、NC、TX、NX、BC、JX，只需改寫型號的***項，如EX-VV EX-VPV等
2、對于銅帶屏蔽的電纜只需將型號中的P3改寫成P2即可，如KX-VP2V即是聚氯乙烯絕緣銅帶繞包分屏蔽聚氯乙烯護套普通級K分度 熱電偶用補償電纜。
