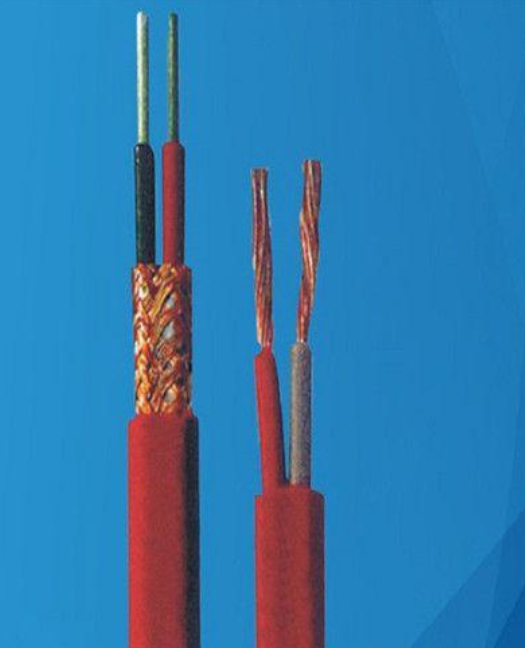

耐高溫補償導線KX-FF46P
一、概述
耐高溫補償導線KX-FF46P或電纜具有優良的防潮、耐磨及阻燃特性；耐高溫氟塑料絕緣和護套補償導線或電纜采用連續擠出工藝，更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性，產品質量高于國標GB/T4989-94(等效采用IEC584-3)的規定。
本質安全防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構，具有防爆安全性能，適用于有危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接，形成本安熱電偶測溫系統。
二、耐高溫補償導線KX-FF46P產品標準
1、產品執行標準：GB/T4989-94(等效采用IEC584-3標準)
2、額定溫度：-60℃～+350℃
3、屏蔽：鍍錫銅絲、鍍銀銅絲、不銹鋼絲
4、絕緣體：鐵氟龍（氟塑料）、硅橡膠、玻璃纖維
5、導體***高工作溫度：
耐熱級：聚全氟乙丙烯(F46)200℃、可溶性聚四氟乙烯260℃、硅橡膠180℃
普通級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃、低煙無鹵阻燃聚烯烴70℃、交聯型90℃和125℃
三、耐高溫補償導線KX-FF46P型號分度和絕緣著色
|
型號 |
分度號 |
配用熱電偶 |
補償導線合金絲 |
絕緣層著色 |
||
|
正極 |
負極 |
正極 |
負極 |
|||
|
BC |
B |
鉑銠30-鉑銠6 |
銅 |
銅 |
灰 |
|
|
SC |
S |
鉑銠10-鉑 |
SPC( 銅 ) |
SNC( 銅鎳0.6) |
紅 |
綠 |
|
RC |
R |
鉑銠13-鉑 |
RPC( 銅 ) |
RNC( 銅鎳0.6) |
紅 |
綠 |
|
KCA |
K |
鎳鉻-鎳硅 |
KPCA( 鐵 ) |
KNCA( 銅鎳 2) |
紅 |
藍 |
|
KCB |
KPCB( 銅 ) |
KNCB( 銅鎳 4) |
紅 |
藍 |
||
|
KX |
KPX( 鎳鉻 10) |
KNX( 鎳硅 3) |
紅 |
黑 |
||
|
NC |
N |
鎳鉻硅-鎳硅 |
NPC( 鐵 ) |
NNC( 銅鎳 18) |
紅 |
灰 |
|
NX |
NPX( 鎳鉻 14 硅) |
NNX( 鎳硅 4) |
紅 |
灰 |
||
|
EX |
E |
鎳硅-鎳硅 |
EPX( 鎳鉻 10) |
ENX( 銅鎳 45) |
紅 |
棕 |
|
JX |
J |
鐵-銅鎳 |
JPX( 鐵 ) |
JNX( 銅鎳 45) |
紅 |
紫 |
|
TX |
T |
銅-銅鎳 |
TPX( 銅 ) |
TNX( 銅鎳 45) |
紅 |
白 |
|
WC3/25 |
WRe3-WRe25 |
鎢-鎢25 |
WPC3/25 |
WNC3/25 |
紅 |
黃 |
|
WC5/26 |
WRe5-WRe26 |
鎢錸5-鎢錸26 |
WPC5/26 |
WNC5/26 |
紅 |
橙 |
四、使用分類及護層顏色
|
使用分類 |
精度等級及標志 |
護層著色 |
|||
|
普通級 |
精密級 |
普通級 |
精密級 |
||
|
一般用 |
G |
B |
A |
黑色 |
灰色 |
|
耐熱用 |
H |
B |
A |
黑色 |
黃色 |
