KX-HS-FFP1-7*2*1.0高溫補償導線
1、KX-HS-FFP1-7*2*1.0高溫補償導線工作溫度：
耐熱用：Z高200℃和260℃兩種。
一般用：Z高70℃和105℃兩種。
|
KX-GS-VVP |
聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 |
|
ZR-KX-GS-VVP |
聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密級K分度阻燃熱電偶用補償電纜 |
2、Z低環境溫度：
氟塑料絕緣和護套線纜：固定敷設- 60℃，非固定敷設-20℃。
聚氯乙烯絕緣和護套線纜：固定敷設-40℃，非固定敷設-15℃。
3、允許彎曲半徑：
a）有銅帶屏蔽的補償電纜，應不小于電纜外徑的16倍；
b）其它結構的補償電纜，應不小于電纜外徑的10倍。

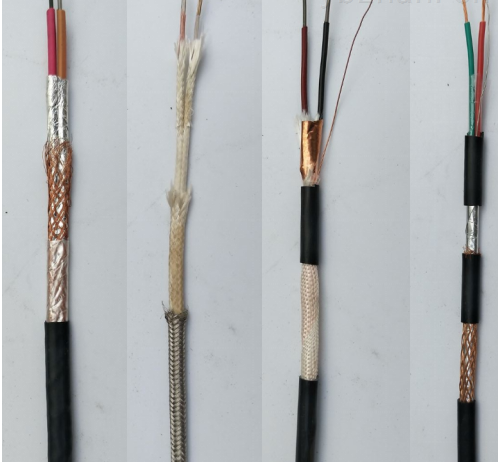

KX-HS-FFP1-7*2*1.0高溫補償導線的型號、名稱
一）補償導線
|
型號 |
名稱 |
|
KX-GS-VV |
聚氯乙烯絕緣和護套一般用精密級K分度熱電偶用補償導線 |
|
KX-GS-VPV |
聚氯乙烯絕緣和護套銅絲編織屏蔽一般用精密級K分度熱電偶用屏蔽補償導線 |
|
KX-HS-FF |
氟塑料絕緣和護套耐熱用精密級K分度熱電偶用高溫補償導線 |
|
KX-HS-FP1F |
氟塑料絕緣和護套鍍錫銅絲編織屏蔽耐熱用精密級K分度熱電偶用高溫補償導線 |
|
KX-HS-FB |
聚四氟絕緣、玻璃絲編織護套耐熱用精密級K分度熱電偶用高溫補償導線 |
|
KX-HS-FBP1 |
聚四氟乙烯帶繞包絕緣玻璃絲編織，鍍錫銅絲編織屏蔽，玻璃絲編織外護套耐熱用精密級K分度熱電偶用高溫補償導線 |
|
KX-HS-FP1V105 |
氟塑料絕緣鍍錫銅絲編織屏蔽耐熱105℃聚氯乙烯護套耐熱用精密級K分度熱電偶用高溫補償導線 |
注：普通級補償導線型號表示方法：在精密級補償導線型號基礎上去掉字母“S”即可（下同）。
二）補償電纜
|
型號 |
名稱 |
|
KX-GS-VV |
聚氯乙烯絕緣對絞聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 |
|
KX-GS-VPV |
聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 |
|
KX-GS-VPVP |
聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 |
|
KX-GS-VVP |
聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用精密級K分度熱電偶用補償電纜 |
|
KX-HS-FF |
氟塑料絕緣對絞氟塑料護套精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FP1F |
氟塑料絕緣對絞鍍錫銅絲編織分屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FP1FP1 |
氟塑料絕緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FFP1 |
氟塑料絕緣對絞鍍錫銅絲編織總屏蔽氟塑料護套精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FV105 |
氟塑料絕緣對絞耐熱105℃聚氯乙烯護套 精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FP1V105 |
氟塑料絕緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FP1V105P1 |
氟塑料絕緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜 |
|
KX-HS-FV105P1 |
氟塑料絕緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套精密級K分度熱電偶用高溫補償電纜 |
1、其它型號補償導線如：KC、JX、SC、EX、NC、TX等，只需改寫型號的*項，如：EX-G-VV、TX-H-FVP等；
2、需導體為多股軟芯時，應在原型號后加“R”表示，如：TX-G-VVPR；
3、還可根據需要提供聚乙烯（Y）絕緣、交聯聚乙烯（YJ）絕緣補償電纜。
4、補償電纜屏蔽層也可采用金屬帶繞包形式，如：復合鋁帶（P3）、復合銅帶（P2）；
5、需阻燃型補償電纜，應在原型號前加“ZR-”。
6、需鎧裝型補償電纜，應在原型號后加“-22”表示鋼帶鎧裝；加“-32”表示鋼絲鎧裝。
KX-HS-FFP1-7*2*1.0高溫補償導線的規格范圍
補償電纜與補償導線的主要技術要求
補償電纜與補償導線的使用分類、等級及護套著色
|
使用分類 |
標志代號 |
允差等級及標志 |
護套著色 |
|||
|
普通級 |
精密級 |
普通級 |
精密級 |
本安型 |
||
|
一般用 |
G |
/ |
S |
黑色 |
灰色 |
藍色 |
|
耐熱用 |
H |
黑色 |
黃色 |
藍色 |
||
補償電纜與補償導線的熱電特性及允差
|
型號 |
使用分類 |
導線溫度范圍℃ |
熱電動勢及允差μV |
熱電偶測量端溫度℃ |
20℃時往復電阻值 ≤Ω/m |
|||||
|
熱電勢 |
精密度 |
普通級 |
0.5mm2 |
1.0 mm2 |
1.5 mm2 |
|||||
|
SC&RC |
G |
0~100 |
646 |
±30（±2.5℃） |
±60（±5.0℃） |
1000 |
0.10 |
0.05 |
0.03 |
0.02 |
|
H |
0~200 |
1440 |
/ |
±60（±5.0℃） |
||||||
|
KCA |
G |
0~100 |
4095 |
±60（±1.5℃） |
±100（±2.5℃） |
1.40 |
0.70 |
0.47 |
0.28 |
|
|
H |
0~200 |
8137 |
900 |
|||||||
|
KCB |
G |
0~100 |
4095 |
1.04 |
0.52 |
0.35 |
0.21 |
|||
|
KX |
G |
-20~100 |
4095 |
2.20 |
1.10 |
0.73 |
0.44 |
|||
|
H |
-25~200 |
8137 |
||||||||
|
EX |
G |
-20~100 |
6137 |
±120（±1.5℃） |
±200（±2.5℃） |
500 |
2.50 |
1.25 |
0.83 |
0.50 |
|
H |
-25~200 |
13419 |
||||||||
|
JX |
G |
-20~100 |
5268 |
±85（±1.5℃） |
±140（±2.5℃） |
1.30 |
0.65 |
0.43 |
0.26 |
|
|
H |
-25~200 |
10777 |
||||||||
|
TX |
G |
-20~100 |
4277 |
±30（±0.5℃） |
±60（±1.0℃） |
300 |
1.04 |
0.52 |
0.35 |
0.21 |
|
H |
-25~200 |
9285 |
±48（±0.8℃） |
±90（±1.5℃） |
||||||
|
NC |
G |
0~100 |
2774 |
±60（±1.5℃） |
±100（±2.5℃） |
900 |
1.50 |
0.75 |
0.50 |
0.30 |
|
H |
0~200 |
5912 |
||||||||
|
NX |
G |
-20~100 |
2774 |
2.86 |
1.43 |
0.95 |
0.57 |
|||
|
H |
-25~200 |
5912 |
||||||||
其它參數指標
|
項目 |
單位 |
參數指標 |
|
|
PVC絕緣 |
PE、XLPE、F46&F絕緣 |
||
|
絕緣電阻 |
MΩ.km |
25 |
100 |
|
電壓試驗 |
V/1min |
1000 |
|
|
阻燃性能 |
符合GB/T18380-2001阻燃標準中A、B、C類規定。 |
||
