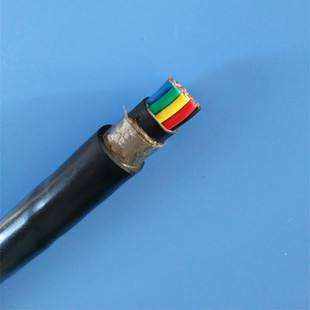

WDZN-KYJEP2低煙無鹵屏蔽電纜具有難以著火并具有阻止或延緩火焰蔓延的能力，而且，一旦著火，它具有無鹵、低煙、無毒、無腐蝕等特性，適用于如高層建筑、賓館、醫院、地鐵、核電站、隧道、發電廠、礦山、石油、化工等。
WDZN-KYJEP2低煙無鹵屏蔽電纜除滿足低煙無鹵阻燃電纜的特性外，它還能在火災條件下滿足線路供電的能力。主要用于火災報警、消防設備、排煙設備、以及緊急通道運輸、照明等應急設施的供電線路中需要耐火的場合。
（1）WDZN-KYJEP2低煙無鹵屏蔽電纜的阻燃等級
根據GB/T18380.3-2002規定的試驗條件,低煙無鹵電纜的阻燃等級分為A、B、C、D四個等級
表1
| 阻燃等級 | 供火溫度 | 供火時間 | 成束敷設電纜的非金屬材料體積 | 炭化高度 | 自熄時間 |
| A | ≥815℃ | 40min | ≥7升/米 | ≤2.5米 | ≤1h |
| B | ≥815℃ | 40min | ≥3.5升/米 | ≤2.5米 | ≤1h |
| C | ≥815℃ | 20min | ≥1.5升/米 | ≤2.5米 | ≤1h |
| D | ≥815℃ | 20min | ≥0.5升/米 | ≤2.5米 | ≤1h |
（2）、低煙無鹵阻燃電纜絕緣采用不含鹵素的交聯聚乙烯，護套采用了不含鹵素的聚稀烴材料，所以組成電纜的所有材料都不含鹵素，電纜燃燒時釋放的煙霧量很少，它不會產生很濃的酸霧、毒性很小。
三、低煙無鹵電纜產品表示方法
1、低煙無鹵電纜的型號由燃燒特性代號和電纜型號兩部分組成
|
燃燒特性代號
|
用途代號
|
材料代號
|
（2）產品用型號、額定電壓、芯數、標稱截面和本標準號表示。
例如：
額定電壓600/1000V交聯聚乙烯絕緣聚稀烴護套阻燃B類低煙無鹵電纜，3芯，240mm2 ，表示為WDZB-YJY 600/1000V 3*240 Q/TEC16. 05-2005
額定電壓600/1000V 交聯聚乙烯絕緣聚稀烴護套阻燃B類耐火低煙無鹵電纜，3芯，240mm2，表示為 WDZBN-YJY 600/1000V 3*240 Q/TEC16. 05-2005
額定電壓450/750V交聯聚乙烯絕緣聚稀烴護套阻燃B類低煙無鹵控制電纜，7芯，1.5mm2，表示為WDZB-KYJY 450/750V 7*1.5 Q/TEC16. 05-2005
四、電纜的型號及名稱見表2
表2
| 型 號 | 名 稱 | 阻燃級別 | 芯數 | 截面mm2 | 額定電壓 v |
| WDZ-KYJY （WDZ-KYJE） |
交聯聚乙烯絕緣聚烯烴護套低煙無鹵控制電纜 | A、B、C、D | 2-61 | 1-10 | 450/750 |
| WDZ-KYJY22 （WDZ-KYJE22） |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜 | A、B、C、D | 2-61 | 1-10 | 450/750 |
| WDZ-KYJYP2 （WDZ-KYJEP2） |
交聯聚乙烯銅帶屏蔽聚烯烴護套阻燃低煙無鹵控制電纜 | A、B、C、D | 2-61 | 1-10 | 450/750 |
| WDZ-KYJYP2-22 （WDZ-KYJEP2-22） |
交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜 | A、B、C、D | 2-61 | 1-10 | 450/750 |
| WDZN-KYJY （WDZN-KYJE） |
交聯聚乙烯絕緣聚烯烴護套阻燃耐火低煙無鹵控制電纜 | A、B、C、D | 2-61 | 1-10 | 450/750 |
| WDZN-KYJY22 （WDZN-KYJE22） |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵控制電纜 | A、B、C、D | 2-61 | 1-10 | 450/750 |
| WDZN-KYJYP2 （WDZN-KYJEP2） |
交聯聚乙烯絕緣銅帶屏蔽烯烴護套耐火低煙無鹵控制電纜 | A、B、C、D | 2-61 | 1-10 | 450/750 |
| WDZN-KYJYP2-22 （WDZN-KYJEP2-22） |
交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝聚烯烴護套耐火低煙無鹵控制電纜 | A、B、C、D | 2-61 | 1-10 | 450/750 |
| WDZ-YJY （WDZ-YJE） |
交聯聚乙烯絕緣聚烯烴護套低煙無鹵電力電纜 | A、B、C、D | 1-5 | 1.5-800 | 600/1000 |
| WDZ-YJY22 （WDZ-YJE22） |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵電力電纜 | A、B、C、D | 1-5 | 1.5-400 | 600/1000 |
| WDZN-YJY （WDZN-YJE） |
交聯聚乙烯絕緣聚烯烴護套阻燃耐火低煙無鹵電力電纜 | A、B、C、D | 1-5 | 1.5-800 | 600/1000 |
| WDZN-YJY22 （WDZN-YJE22） |
交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套耐火低煙無鹵電力電纜 | A、B、C、D | 1-5 | 1.5-400 | 600/1000 |
五、使用特性
（1）電力電纜的額定電壓U0/U為0.6/1KV,控制電纜的額定電壓U0/U為450/750V
（2）電纜長期允許工作溫度不超過90℃
（3）安裝時環境溫度不宜低于0℃。
（4）電纜安裝時的小彎曲半徑:
a、低煙無鹵阻燃、耐火控制電纜：無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
