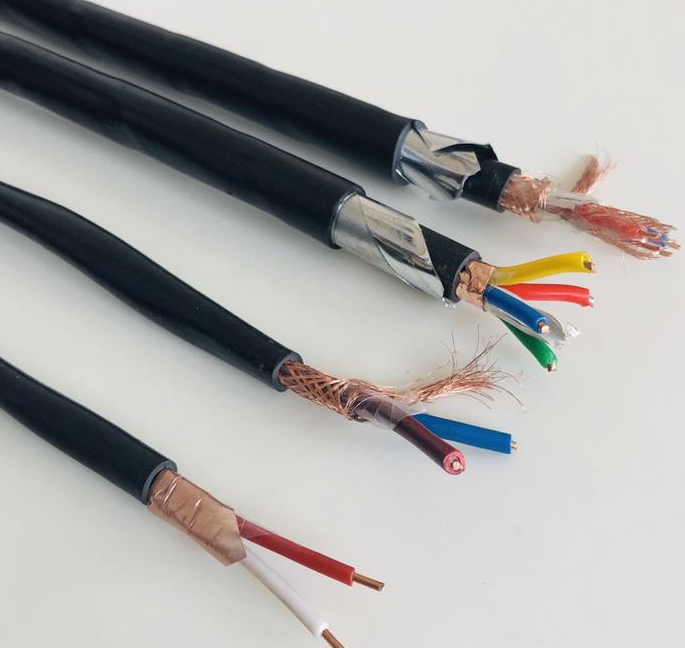

低煙無鹵屏蔽電纜WDZA-RYJYP-HH
一、產品用途
低煙無鹵屏蔽電纜WDZA-RYJYP-HH產品適用于交流額定電壓 450/750V 及以下控制、監控回路及保護線路等場合，特別適用于核電站、地鐵、劇院等安全系數要求高的重要場所。
二、低煙無鹵屏蔽電纜WDZA-RYJYP-HH產品標準
1 、結構和相關理化性能參照采用 GB5023.3-97 、 GB5023.5-97 、 JB8734.3-98 、 JB8734.5-98 。
2 、阻燃性能參照采用 GB/T18380.3-2001(A 類、 B 類或 C 類 ) 。
3 、無鹵低煙性能參照采用 GB/T17650.2 ， GB/T17651.2 。
4 、 性能參照和 EN 71-3 （ A1 ： 2000 ）《特定元素的過境規定（重金屬含量的過境規定）》。
三、型號名稱（見表 1 ）
|
型號 |
名稱 |
|
WDZA-RYJ-HH |
無鹵低煙阻燃 A （ B 、 C ）類銅芯化學交聯聚烯烴絕緣 軟線 |
|
WDZA-RYJS-HH |
無鹵低煙阻燃 A （ B 、 C ）類銅芯化學交聯聚烯烴絕緣雙絞型 軟線 |
|
WDZA-RYJB-HH |
無鹵低煙阻燃 A （ B 、 C ）類銅芯化學交聯聚烯烴絕緣扁平型 軟線 |
|
WDZA-RYJYP-HH |
無鹵低煙阻燃 A （ B 、 C ）類銅芯化學交聯聚烯烴絕緣聚烯烴護套屏蔽 軟電纜 |
四
|
型號 |
額定電壓 V |
標稱截面 mm2 |
芯數 |
|
WDZA-RYJ-HH |
450/750 |
0.5 ～ 240 |
1 |
|
WDZA-RYJS-HH |
300/500 |
0.5 ～ 2.5 |
2 |
|
WDZA-RYJB-HH |
300/500 |
0.5 ～ 0.75 |
2 |
|
WDZA-RYJY-HH |
300/500 |
0.5 |
2 ～ 37 |
|
0.75 |
2 ～ 37 |
||
|
1 |
2 ～ 37 |
||
|
1.5 |
2 ～ 37 |
||
|
2.5 |
2 ～ 7 |
||
|
4 |
2 ～ 4 |
||
|
6 |
2 ～ 4 |
||
|
WDZA-RYJYP-HH |
300/500 |
0.5 |
2 ～ 37 |
|
0.75 |
2 ～ 10 |
||
|
1 |
2 ～ 10 |
||
|
1.5 |
2 ～ 4 |
五.使用特性
1 、額定電壓為：相電壓 / 線電壓是 450/750V 或 300/500V 。
2 、很高長期工作溫度不超過 90 ℃ 。
3 、敷設時的環境溫度在 -25 ℃ 及以上。
4 、敷設時的很小彎曲半徑：電纜外徑小于 25mm 者為 4D ，電纜外徑為 25mm 及以上者為 6D 。 (D 為電纜外徑 )
