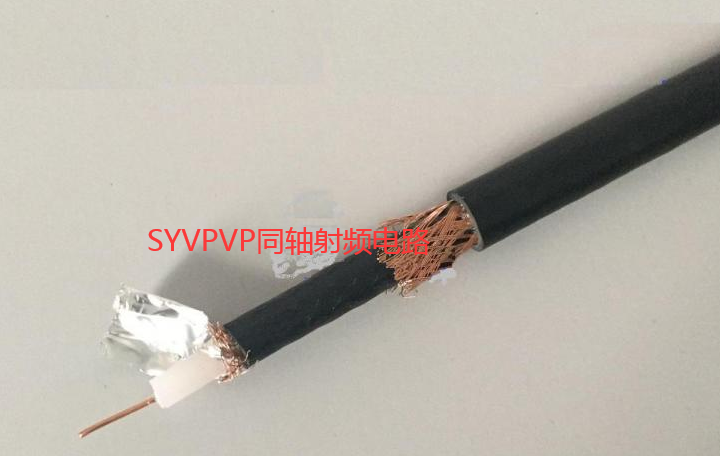

同軸射頻電纜SYVPVP-75-5
同軸射頻電纜SYVPVP-75-5產品簡介
一 用途 同軸射頻電纜SYVPVP-75-5適用于無線電通訊，公共電視天線，閉路監控系統，高頻率，廣播和有關電子設備中傳輸射頻（視頻）的信號。
二 使用條件環境濕度：-40℃~~+65℃、-40+250℃相對濕度：濕度為+40℃時達98%
三 采用標準 GB/T14864-1993
四 結構參數表
|
型號 |
線纜結構 |
絕緣外徑mm |
電纜外徑mm |
制造長度 |
計算重量kg/km |
||
|
根/直徑 |
外徑mm |
標準 |
短 |
||||
|
SYV50-1 |
7/0.09 |
0.27 |
0.87±0.05 |
1.9±0.10 |
50~200 |
3 |
7.56 |
|
SYV50-2-1 |
7/0.15 |
0.45 |
1.5±0.10 |
2.9±0.10 |
50~200 |
3 |
15.46 |
|
SYV50-2-2 |
1/0.68 |
0.68 |
2.2±0.10 |
4.0±0.20 |
100~200 |
5 |
30.92 |
|
SYV50-3 |
1/0.90 |
0.90 |
3.0±0.15 |
5.0±0.25 |
100~200 |
7 |
45.48 |
|
SYV50-5-1 |
1/1.37 |
1.37 |
4.6±0.20 |
7.0±0.30 |
100~200 |
7 |
83.18 |
|
SYV50-5-2 |
1/1.37 |
1.37 |
4.6±0.20 |
7.8±0.30 |
100~200 |
7 |
120.19 |
|
SYV50-7-1 |
7/0.76 |
2.28 |
7.3±0.25 |
10.2±0.30 |
50~100 |
7 |
167.99 |
|
SYV50-7-2 |
7/0.76 |
2.28 |
7.3±0.25 |
11.2±0.30 |
50~100 |
7 |
244.17 |
|
SYV50-9 |
7/0.95 |
2.85 |
9.0±0.30 |
12.4±0.40 |
50~100 |
7 |
237.85 |
|
SYV50-12 |
7/1.20 |
3.60 |
11.5±0.40 |
15.0±0.50 |
100~200 |
7 |
337.10 |
|
SYV50-15 |
7/1.54 |
4.62 |
15±0.50 |
19±0.50 |
100~200 |
10 |
517.75 |
|
SYV50-17 |
19/1.04 |
5.20 |
17.3±0.70 |
22±0.60 |
100~200 |
10 |
730.14 |
|
SYV50-23-1 |
19/1.37 |
6.85 |
23±1.0 |
28.8±0.70 |
100~200 |
10 |
1181.78 |
|
SYV75-2 |
7/0.08 |
0.24 |
1.5±0.10 |
2.9±0.10 |
50~200 |
5 |
15.77 |
|
SYV75-3 |
7/0.17 |
0.51 |
3.0±0.15 |
5.0±0.25 |
50~200 |
5 |
41.79 |
|
SYV75-5-1 |
1/0.72 |
0.72 |
4.6±0.20 |
7.1±0.30 |
100~200 |
5 |
76.56 |
|
SYV75-5-2 |
7/0.26 |
0.78 |
4.6±0.20 |
7.1±0.30 |
100~100 |
5 |
76.37 |
|
SYV75-7 |
7/0.40 |
1.20 |
7.3±0.25 |
10.2±0.30 |
50~200 |
5 |
150.72 |
|
SYV75-9 |
1/1.37 |
1.37 |
9.0±0.30 |
12.4±0.40 |
50~200 |
5 |
212.59 |
|
SYV75-12 |
7/0.64 |
1.92 |
11.5±0.40 |
15.0±0.50 |
100~200 |
5 |
301.26 |
|
SYV75-15 |
7/0.82 |
2.46 |
15.0±0.50 |
19.0±0.50 |
100~200 |
10 |
444.99 |
|
SYV75-17 |
7/0.95 |
2.85 |
17.3±0.70 |
22.2±0.60 |
100~200 |
10 |
646.12 |
|
SYV75-23-1 |
7/1.27 |
3.81 |
23±1.0 |
28.8±0.70 |
100~200 |
10 |
1038.20 |
|
SYV75-28-1 |
7/1.5 |
4.5 |
28±1.0 |
34.5±0.80 |
100~200 |
10 |
1450.57 |
