YGCB3×120硅橡膠扁平軟電纜的詳細資料：
YGCB3×120硅橡膠扁平軟電纜應用：
YGCB3×120硅橡膠扁平軟電纜廣泛應用于起重、 運輸、 機械、 電氣、 鋼鐵、 醫藥、冶金、 港口、 礦山、 物流、 倉儲等行業的0.6/1kV及以下各種移動動力裝置的電源連接及控制、 信號、 照明等。
YGCB3×120硅橡膠扁平軟電纜銷售執行標準：采用企業標準
YGCB-3×120硅橡膠扁平軟電纜具有優良的耐高溫、 阻燃、 耐輻射、 耐老化、 耐臭氧、 防水等特性， 并具有很好的耐寒性、 耐候性。
1、 額定電壓:UO/U為0.6/1kV。
2、 電纜允許工作溫度范圍： 硅橡膠絕緣-60℃～ 180℃；氟塑料絕緣-60℃～ 200℃。
3、YGCB耐高溫硅橡膠電纜短路時(長持續間不超過5S)電纜導體的***高溫度不超過250℃。
4、 電纜敷設溫度應不低于-20℃。
5、YGCB-3×120硅橡膠扁平軟電纜小彎曲半徑為電纜小邊長度的10倍
|
標稱截面mm2 |
導體直徑mm |
絕緣厚度mm |
護套厚度mm |
間距mm |
電纜外徑mm |
重量 (kg) |
|
6×6 |
3.15 |
2 |
1.9 |
2.0 |
56.7×11.5 |
1098 |
|
3×10 |
4.4 |
2.5 |
2.4 |
2.4 |
37.8×14.2 |
702 |
|
6×10 |
4.4 |
2.5 |
2.4 |
2.4 |
73.2×14.2 |
1428 |
|
3×25 |
6.81 |
2.8 |
2.7 |
2.8 |
48.23×17.81 |
1645 |
|
6×25 |
6.81 |
2.8 |
2.7 |
2.8 |
93.86×17.81 |
3325 |
|
4×35 |
7.9 |
3 |
3 |
3 |
70.6×19.9 |
2181 |
|
3×50 |
9.2 |
3.2 |
3.1 |
3.4 |
59.8×21.8 |
2681 |
|
4×50 |
9.2 |
3.2 |
3.1 |
3.4 |
78.8×21.8 |
3158 |
|
3×70 |
12.6 |
3.4 |
3.3 |
3.8 |
72.4×26 |
2878 |
|
3×120 |
15.4 |
3.8 |
3.07 |
4.2 |
84.8×30.4 |
5157 |
|
3×150 |
16.4 |
4 |
4.1 |
4.4 |
90.2×32.6 |
6171 |

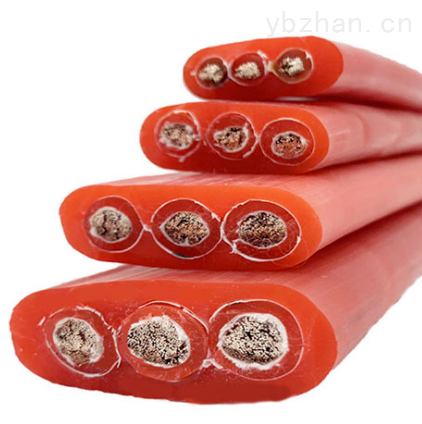

高溫硅橡膠電纜 組成部分：
導體：銅芯軟導體(可采用鍍錫軟導體)
絕緣：采用擠壓式硅橡膠絕緣
護套：采用擠壓式硅橡膠護套，結構為扁型
成品電纜線芯的絕緣電阻成品電纜絕緣線芯的絕緣電阻， 換算到電纜長度為1km
和溫度為20℃時， 導電線芯截面在50mm2及以下的應不小于50MΩ， 70~185mm2的應不小于35 MΩ； 多芯電纜的成品電壓試驗應經受交流50HZ， 試驗電壓3500V、 5min， 絕緣無擊穿。
