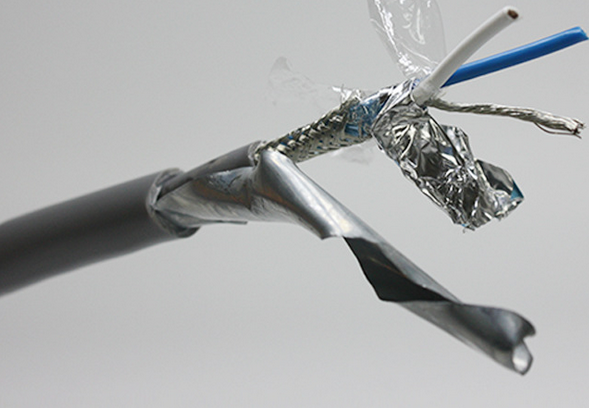

YRVVP銅絲編織屏蔽電纜適用于儀器儀表、電子設及自動裝置連接線，具有抗干擾強，信號傳輸穩定等特點。
一、銷售執行標準：YRVVP銅絲編織屏蔽電纜參照?qǐng)?zhí)行IEC60227、BS5308標準
二、YRVVP銅絲編織屏蔽電纜使用特性
1、電纜導體高工作溫度為70℃；
2、電纜的額定電壓U0/U：300/500V；
3、電纜的敷設溫度不低于0℃；允許彎曲半徑：
電纜外徑（D）小于25mm……應不小于4D
電纜外徑（D）大于和等于25mm……應不小于6D
三、電纜的型號,M稱規格
|
型 號 |
M 稱 |
芯 數 |
標稱截面（mm2） |
|
YVVP-A |
實芯銅導體聚氯乙烯J緣、護套復合屏蔽電纜 |
2~24 |
0.5~2.5 |
|
YVVP-B |
絞合銅導體聚氯乙烯J緣、護套復合屏蔽電纜 |
0.75~2.5 |
|
|
YRVVP |
軟銅導體聚氯乙烯J緣、護套復合屏蔽電纜 |
0.3~2.5 |
|
|
YRVVP-105 |
耐熱105℃軟銅導體聚氯乙烯J緣、護套復合屏蔽電纜 |
注：芯數系列2，3，4，5，6，7，10，12，14，16，19，24
（Y-儀器儀表復合屏蔽電纜，V-聚氯乙烯，P-銅絲屏蔽，R-軟結構，A-實心導體，B-七根絞合導體，105-105阻燃護套）
四、YRVVP銅絲編織屏蔽電纜規格范圍
1、芯數2~24芯，標截面0.3~0.5mm2；
2、各規格結構外形尺寸等，參見GB9330-88標準規定；
3、導體20℃時直流電阻符合標準GB/T3956-1997的規定，電纜70℃時J緣電阻符合GB9330-88的規定。
五、交貨要求
產品交貨長度按雙方協議規定，計量誤差允許不超過±0.5%
