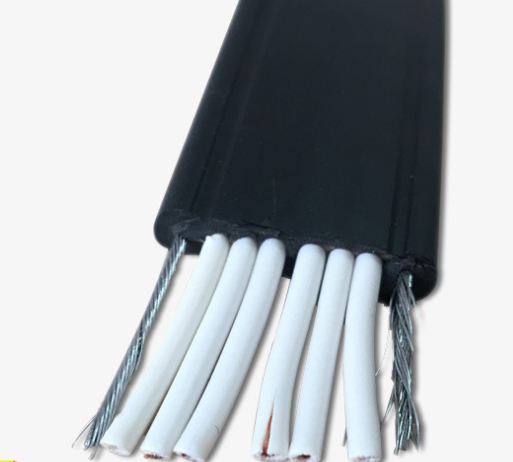

SLJTJP-EFB扁平卷筒電纜SLJTJP-EFBP扁平軟電纜
應用：對于多芯扁平卷筒電纜，組合扁平卷筒電纜在卷筒上纏繞使用時，應根據電纜的長度與電纜疊加的厚度確定電纜的載流量。供電和數據傳輸用的扁平卷筒電纜，特別適用于空間較小的卷筒和端機械應力高速卷繞的場合。主要應用于：岸邊集裝箱起重機（STS）、軌道式集裝箱龍門起重（RMG）、卸船機、堆取料機及露天礦、地下礦。
執行標準：Q/CD0110-2012制造
結構：1.導體 無氧銅絲或鍍錫銅絲
2.J緣 TPE或三元乙丙橡膠
3.撕裂線
4.外護套 聚氨酯或氯丁橡膠 應用：對于多芯扁平卷筒電纜，組合扁平卷筒電纜在卷筒上纏繞使用時，應根據電纜的長度與電纜疊加的厚度確定電纜的載流量。供電和數據傳輸用的扁平卷筒電纜，特別適用于空間較小的卷筒和端機械應力高速卷繞的場合。主要應用于：岸邊集裝箱起重機（STS）、軌道式集裝箱龍門起重（RMG）、卸船機、堆取料機及露天礦、地下礦。 執行標準：Q/CD0110-2012制造 結構：1.導體 無氧銅絲或鍍錫銅絲 2.J緣 TPE或三元乙丙橡膠 3.撕裂線 4.外護套 聚氨酯或氯丁橡膠 顏色：黑色 內容：J 型電纜為增強型，具有一定的抗拉和拖拽作用，適用于重型機械和移動設備。 P 型電纜為屏蔽型，鍍錫銅絲和彩色尼龍復合屏蔽具有減少外界電磁波對電纜內電流的干擾，同時減少電 纜內產生的電磁場對外界的影響，適用于有信號干擾的場合。
執行標準：Q/CD0110-2012制造
結構：1.導體 無氧銅絲或鍍錫銅絲
2.J緣 TPE或三元乙丙橡膠
3.撕裂線
4.外護套 聚氨酯或氯丁橡膠 應用：對于多芯扁平卷筒電纜，組合扁平卷筒電纜在卷筒上纏繞使用時，應根據電纜的長度與電纜疊加的厚度確定電纜的載流量。供電和數據傳輸用的扁平卷筒電纜，特別適用于空間較小的卷筒和端機械應力高速卷繞的場合。主要應用于：岸邊集裝箱起重機（STS）、軌道式集裝箱龍門起重（RMG）、卸船機、堆取料機及露天礦、地下礦。 執行標準：Q/CD0110-2012制造 結構：1.導體 無氧銅絲或鍍錫銅絲 2.J緣 TPE或三元乙丙橡膠 3.撕裂線 4.外護套 聚氨酯或氯丁橡膠 顏色：黑色 內容：J 型電纜為增強型，具有一定的抗拉和拖拽作用，適用于重型機械和移動設備。 P 型電纜為屏蔽型，鍍錫銅絲和彩色尼龍復合屏蔽具有減少外界電磁波對電纜內電流的干擾，同時減少電 纜內產生的電磁場對外界的影響，適用于有信號干擾的場合。
| 型 號 | M 稱 |
| SLJTJP-EFB | 橡膠扁平卷筒電纜 |
| SLJTJP-EFBP | 屏蔽型橡膠扁平卷筒電纜 |
| SLJTJP-EFBJ | 加強型橡膠扁平卷筒電纜 |
| SLJTJP-EURB | 聚氨酯扁平卷筒電纜 |
| SLJTJP-EURBP | 屏蔽型聚氨酯扁平卷筒電纜 |
| SLJTJP-EURBJ | 加強型聚氨酯扁平卷筒電纜 |
| 電纜特性 |
| 導體大拉伸載荷 靜態 15N/mm2 動態 30N/mm2 彎曲半徑 6×D（外徑） 標稱電壓 0.6/1KV 額定電流 參見表 使用溫度 - 45℃到+80℃ |
| 化學性能 |
| 用于室內和戶外，耐油，耐潮濕，紫外線和臭氧，耐磨，抗刻痕，耐低溫 |
| 型號 | 標稱截面 （mm2） |
電纜寬×高 （mm） |
重量（近似） （kg/km） |
| JTJP—EURB 一 字 排 列 扁 電 纜 |
3×0.75 3×1 3×1.5 3×2.5 3×4 3×6 3×10 3×16 3×25 3×35 3×50 3×70 3×95 3×120 3×150 3×185 3×240 4×1.5 4×2.5 4×4 4×6 4×10 4×16 4×25 4×35 4×50 4×70 4×95 5×1.5 5×2.5 5×4 5×6 5×10 5×16 5×25 7×1.5 7×2.5 7×4 7×6 7×10 |
10.70×4.5 11.30×4.7 13.65×5.70 16.50×6.70 18.55×7.60 20.20×8.20 25.40×10.20 29.30×11.50 35.97×14.40 40.90×16.30 47.20×18.40 52.90×20.30 60.40×22.80 66.85×24.90 73.81×27.30 81.07×29.70 90.70×33.30 17.00×5.75 20.80×6.70 23.40×7.65 25.60×8.20 32.40×10.20 37.60×11.50 46.36×14.40 52.40×16.30 60.80×18.40 68.40×20.30 78.40×22.80 20.35×5.75 25.10×6.70 28.25×7.65 31.00×8.20 39.40×10.20 45.90×11.50 56.75×14.40 30.05×5.75 36.70×6.70 40.95×7.65 44.80×8.20 56.40×10.20 |
80 90 130 190 270 340 550 780 1200 1620 2150 2860 3770 4660 5680 6910 8930 170 250 350 450 720 1020 1580 2120 2820 3760 4960 200 310 430 550 890 1260 1950 300 440 620 780 1260 |
| 型號 | 標稱截面 （mm2） |
電纜寬×高 （mm） |
重量（近似） （kg/km） |
| JTJP-EURB 帶 絞 合 芯 結 構 JTJP-EURBJ 加 強 型 絞 合 結 構 |
8×0.75 8×1.5 8×2.5 8×4 10×1.5 10×2.5 12×1.5 12×2.5 16×1.5 16×2.5 20×1.5 20×2.5 24×1.5 3×25+1×4×1.5 3×25+1×5×1.5 3×25+1×3×2.5 3×35+1×3×1.5 3×35+1×7×1.5 3×35+1×4×2.5 3×35+1×3×4 3×50+1×5×1.5 3×50+1×3×2.5 3×50+1×4×2.5 3×50+1×5×2.5 3×50+1×7×2.5 3×50+1×4×4 3×50+1×3×6 3×70+1×7×1.5 3×70+1×4×2.5 3×70+1×7×2.5 3×70+1×3×4 3×70+1×7×4 3×70+1×5×6 3×95+1×7×2.5 3×95+1×4×4 3×95+1×7×4 3×95+1×3×6 3×95+1×7×6 3×95+1×4×10 3×120+1×7×2.5 3×120+1×4×4 3×5×1.5+2×7.0(G) 3×5×1.5+2×7.0(G) 3×3×2.5+2×7.0(G) 3×4×2.5+2×7.0(G) 3×7×2.5+2×9.5(G) 3×4×4+2×9.5(G) 3×7×4+2×9.5(G) 3×3×6+2×9.5(G) 3×5×6+2×9.5(G) 3×7×6+2×9.5(G) 3×4×10+2×9.5(G) 4×4×1.5+2×9.5(G) 4×7×1.5+2×9.5(G) 4×4×2.5+2×9.5(G) 4×7×2.5+2×9.5(G) 4×4×4+2×9.5(G) 4×3×6+2×9.5(G) 6×4×1.5+2×3.5(G) |
26.20×4.50 33.40×5.75 41.00×6.70 45.80×7.65 40.10×5.75 49.60×6.70 46.80×5.75 58.20×6.70 62.10×6.15 77.30×7.10 77.00×6.15 96.00×7.10 91.90×6.15 46.36×14.40 46.36×14.40 46.36×14.40 49.20×16.30 52.40×16.30 52.40×16.30 52.40×16.30 57.59×18.40 57.59×18.40 60.80×18.40 60.80×18.40 60.80×18.40 60.80×18.40 60.80×18.40 64.40×20.30 64.40×20.30 64.40×20.30 64.40×20.30 64.40×20.30 64.40×20.30 74.00×22.80 74.00×22.80 78.40×22.80 74.00×22.80 78.40×22.80 78.40×22.80 80.85×24.90 80.85×24.90 55.57×15.19 58.90×16.30 55.57×15.19 58.90×16.30 67.80×18.40 67.80×18.40 73.50×20.30 67.80×18.40 73.50×20.30 81.00×22.80 81.00×22.80 81.40×18.40 81.40×18.40 81.40×18.40 81.40×18.40 81.40×18.40 81.40×18.40 78.80×14.40 |
200 330 500 690 410 610 480 720 670 1000 830 1250 1000 1430 1440 1430 1820 1930 1910 1930 2440 2420 2530 2540 2580 2570 2570 3230 3220 3380 3230 3460 3440 4310 4290 4490 4300 4580 4490 5180 5170 1300 1540 1290 1490 2070 2030 2630 2050 2590 3370 3220 2230 2350 2290 2500 2410 2470 1700 |
| 型號 | 標稱截面 （mm2） |
電纜寬×高 （mm） |
重量（近似） （kg/km） |
| JTJP-EURBP 屏 蔽 型 |
3×1.0p 3×1.5p 3×2.5p 3×4p 3×6p 3×10p 3×16p 3×25p 3×35p 3×50p 3×2.5+1×1.0p 3×4+1×1.5p 3×6+1×1.5p 3×10+1×6p 3×16+1×6p 3×25+1×16p 3×35+1×16p 3×50+1×16p 3×70+1×16p 3×95+1×16p 3×120+1×16p 3×4+2×1.5p 3×6+2×1.5p 3×10+2×2.5p 3×16+2×2.5p 3×16+2×6p 3×25+2×6p 3×35×6p 3×50+2×6p 3×70+2×6p 3×95+2×6p 4×50+2×6p 3×25+1×(3×1.5p) 3×35+1×(4×1.5p) 3×50+1×(4×2.5p) 3×70+1×(4×2.5p) 3×95+1×(4×2.5p) 3×120+1×(4×2.5p) |
16.50×6.70 18.55×7.65 25.40×10.20 25.40×10.20 25.40×10.20 35.97×14.39 35.97×14.39 47.20×18.40 47.20×18.40 52.90×20.30 20.80×6.70 23.40×7.65 25.60×8.20 32.40×10.20 37.60×11.50 46.36×14.39 52.40×16.30 57.59×18.40 64.40×20.30 74.00×22.80 80.85×24.90 28.25×7.65 31.00×8.20 39.40×10.20 45.90×11.50 45.90×11.50 55.57×15.19 58.90×16.30 67.80×18.40 73.50×20.30 81.00×22.80 81.40×18.40 46.36×14.39 52.40×16.30 60.80×18.40 68.40×20.30 74.00×22.80 80.85×24.90 |
180 250 440 480 510 960 1090 1800 2040 4590 250 340 430 710 960 1540 2010 2580 3310 4320 5210 420 510 810 1100 1150 1750 2120 2770 3530 4500 3430 1450 1920 2560 3360 4260 5150 |
