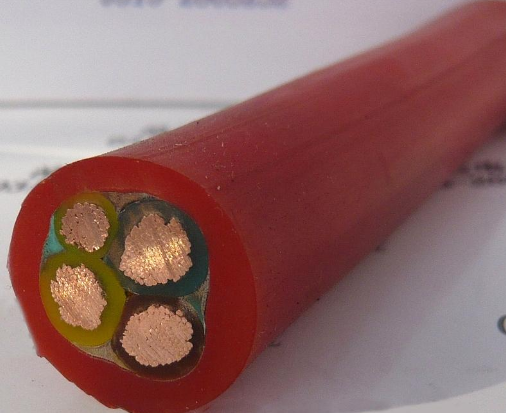

YGC,YGCR,YGC22,硅橡膠電力電纜
一：產品特點及用途
YGC, YGCR ,YGC22硅橡膠電力電纜適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫(高寒)環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
二：產品執行標準：YGC, YGCR ,YGC22硅橡膠電力電纜執行企業標準，阻燃耐火特性試驗執行GB12666-90要求
三：YGC, YGCR ,YGC22硅橡膠電力電纜使用特性
1． 交流額定電壓：U0/U 0.6/1KV
高工作溫度： 180℃
低環境溫度：固定敷設-60℃
2． 電纜安裝敷設溫度應不低于-25℃。
3． 電纜允許彎曲半徑：電纜小為電纜外徑的10倍
四：基本型號及M稱
表1
YGC, YGCR ,YGC22硅橡膠電力電纜適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫(高寒)環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
二：產品執行標準：YGC, YGCR ,YGC22硅橡膠電力電纜執行企業標準，阻燃耐火特性試驗執行GB12666-90要求
三：YGC, YGCR ,YGC22硅橡膠電力電纜使用特性
1． 交流額定電壓：U0/U 0.6/1KV
高工作溫度： 180℃
低環境溫度：固定敷設-60℃
2． 電纜安裝敷設溫度應不低于-25℃。
3． 電纜允許彎曲半徑：電纜小為電纜外徑的10倍
四：基本型號及M稱
表1
|
型號
|
產品M稱
|
|
YGC
|
硅橡膠J緣硅橡膠護套電力電纜
|
|
YGCR
|
硅橡膠J緣硅橡膠護套移動用電力軟電纜
|
|
YGCP
|
硅橡膠J緣硅橡膠護套銅編織屏蔽電力電纜
|
|
YGC22
|
硅橡膠J緣硅橡膠護套鋼帶鎧裝電力電纜
|
|
JGG
|
硅橡膠J緣硅橡膠護套安裝線
|
|
JGGR
|
硅橡膠J緣硅橡膠護套移動用安裝軟線
|
|
JGGP
|
硅橡膠J緣硅橡膠護套銅編織屏蔽安裝線
|
|
JHXG
|
硅橡膠J緣電機引接線
|
備注：阻燃型硅橡膠電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號M稱和含義
表2
五：代號M稱和含義
表2
|
代號
|
代號含義
|
|
Y
|
系列代號(移動軟電纜)
|
|
G
|
硅橡膠
|
|
C
|
重型
|
|
22
|
鋼帶鎧裝
|
|
P
|
銅編織屏蔽
|
|
R
|
多股絞合導體
|
|
J
|
電機引接線
|
六：主要技術指標
1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表1和表2。
2．20℃時J緣電阻不小于100MΩ/KM
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表1和表2。
2．20℃時J緣電阻不小于100MΩ/KM
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
