RS-485-1*2*24AWG通訊電纜
1、應用：RS-485-1*2*24AWG通訊電纜應用于通訊音頻、廣播音響系統、儀表、電子設備及自動化設置、需防干擾線路屏蔽電線電纜。供電系統******遠控抄表數據傳輸線，供水系統水表遠程數據傳輸信號線等
2、RS-485-1*2*24AWG通訊電纜產品說明：
◆內導體使用多支退火裸銅絞合
◆聚氯乙烯J緣
◆多芯芯線絞合成纜
◆外包鋁箔屏蔽
◆銅線編織屏蔽
◆聚氯乙烯護套
◆額定電壓Uo/U為300/300V
◆長期允許工作溫度應不超過70℃
◆聚氯乙烯J緣
◆多芯芯線絞合成纜
◆外包鋁箔屏蔽
◆銅線編織屏蔽
◆聚氯乙烯護套
◆額定電壓Uo/U為300/300V
◆長期允許工作溫度應不超過70℃
RS485通訊線在一般場合采用雙絞線就可，但在要求較高的環境下要采用帶屏蔽層的雙絞電纜。使用RS485通訊線時，對于特定的傳輸線路，主機(召測設備)到儀表的485口間的電纜長度與數據信號傳輸?shù)牟ㄌ芈食煞幢?；這個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485通信電纜的傳輸距離能達到1200米，但實際應用中傳輸距離要小于1200米，具體長度受周圍的環境影響。
RS485通信電纜特點：RS-485通訊電纜特性阻抗為120歐姆，導體為2*24AWG多股絞合鍍錫銅絲，PEJ緣介質，由鋁箔/聚酯復合帶100%覆蓋+鍍錫銅絲90%覆蓋共2層屏蔽，附有立接地導線，工業灰色PVC外護套。
3.RS-485-1*2*24AWG通訊電纜結構:
1)導體: 多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共四股導體，外徑: 0.91 +/- 0.03mm
2)J緣:實芯PEJ緣, 外徑: 1.90 +/- 0.03mm
3)屏蔽:鋁箔屏蔽
4)引流線:多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共一股, 外徑: 0.91 +/- 0.03mm
5)D二屏蔽:鋁鎂編織網屏蔽, 覆蓋率為55%
6)內護套：黑色PVC, OD: 8.0mm +/- 10%
經測試RS485通訊線大的通信距離約為1219M，大傳輸速率為10Mb/S，傳輸速率與傳輸距離成反比，在100Kb/S的傳輸速率下，才能達到大的通信距離，如果需傳輸更長的距離，需要加485中繼***。RS485總線一般大支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，大的可以支持到400個節點。
因RS485接口具有良好的抗噪聲干擾性，較長的傳輸距離和多站能力等上述優點就使其成為選的串行接口。因?yàn)?/span>RS485接口組成的半雙工網絡，一般只需二根連線，所以RS485接口均采用屏蔽雙絞線傳輸。
常規型號：
常用型號為24AWG，26AWG，有1線對、2線對、3線對、4線對，特殊要求可定做導體有0.2mm2、0.5mm2、0.75mm2

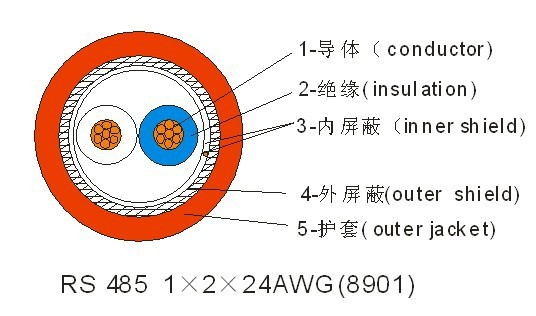

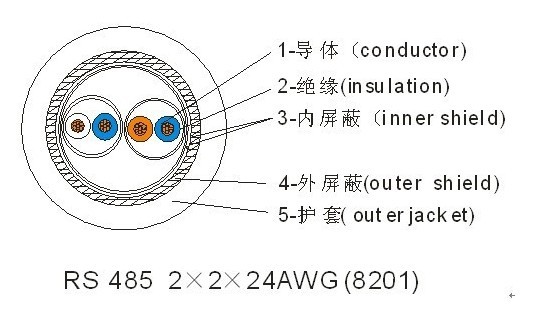

4.、產品結構示意圖：
5.、性能參數
5.、性能參數
|
項目
|
單位
|
指標
|
||
|
1*2*24AWG（8201）
|
2*2*24AWG（8202）
|
1*2*24AWG（8901）
2*2*24AWG（8902） |
||
|
20℃導體標稱直流電阻
|
ohm/1000ft
|
24
|
24
|
24
|
|
工作電容（導體-導體）
|
pF/ft
|
12
|
12
|
12
|
|
工作電容（導體-屏蔽）
|
pF/ft
|
22
|
22
|
22
|
|
標稱特殊阻抗
|
ohm
|
120
|
120
|
120
|
|
25℃導體大導電電流
|
Amps
|
4
|
3.2
|
4
|
|
大工作電壓
|
V RMS
|
300V
|
300V
|
300V
|
|
電纜工作溫度范圍
|
℃
|
0℃To +75℃
0℃To +75℃ |
-70℃To +200℃
-70℃To +200℃
|
|
|
小彎曲半徑
|
不大于6倍的電纜外徑
|
|||
